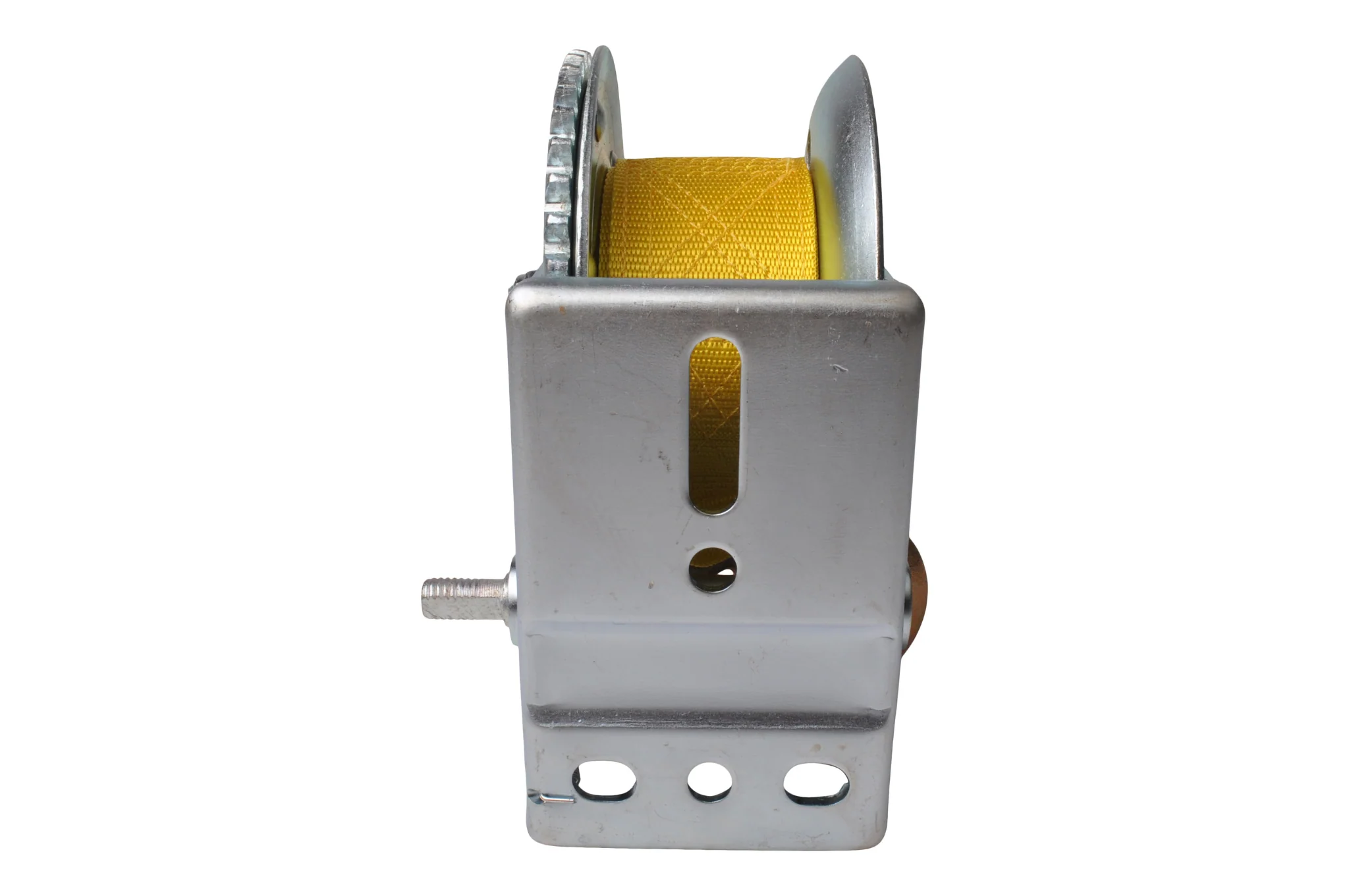

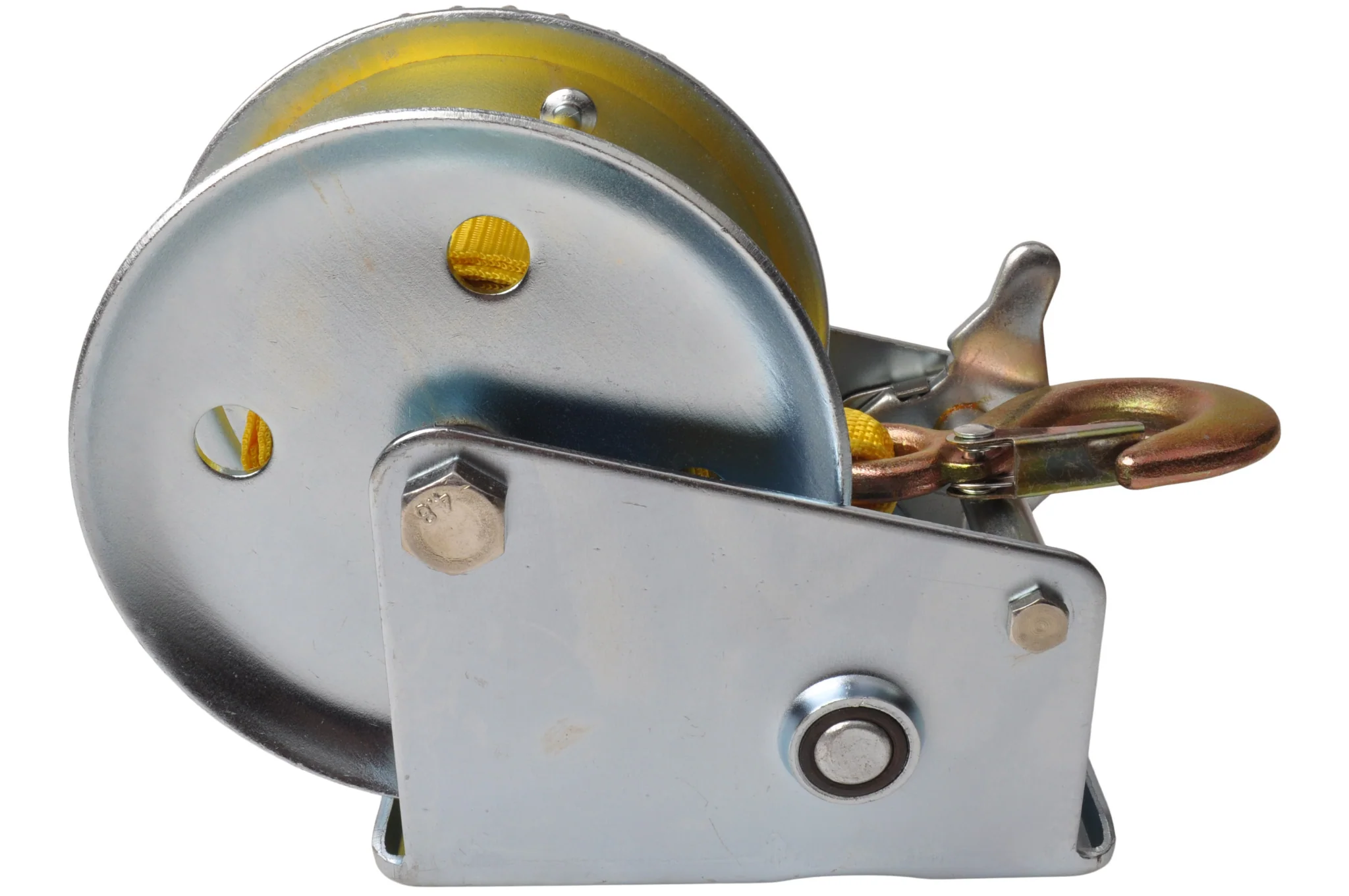

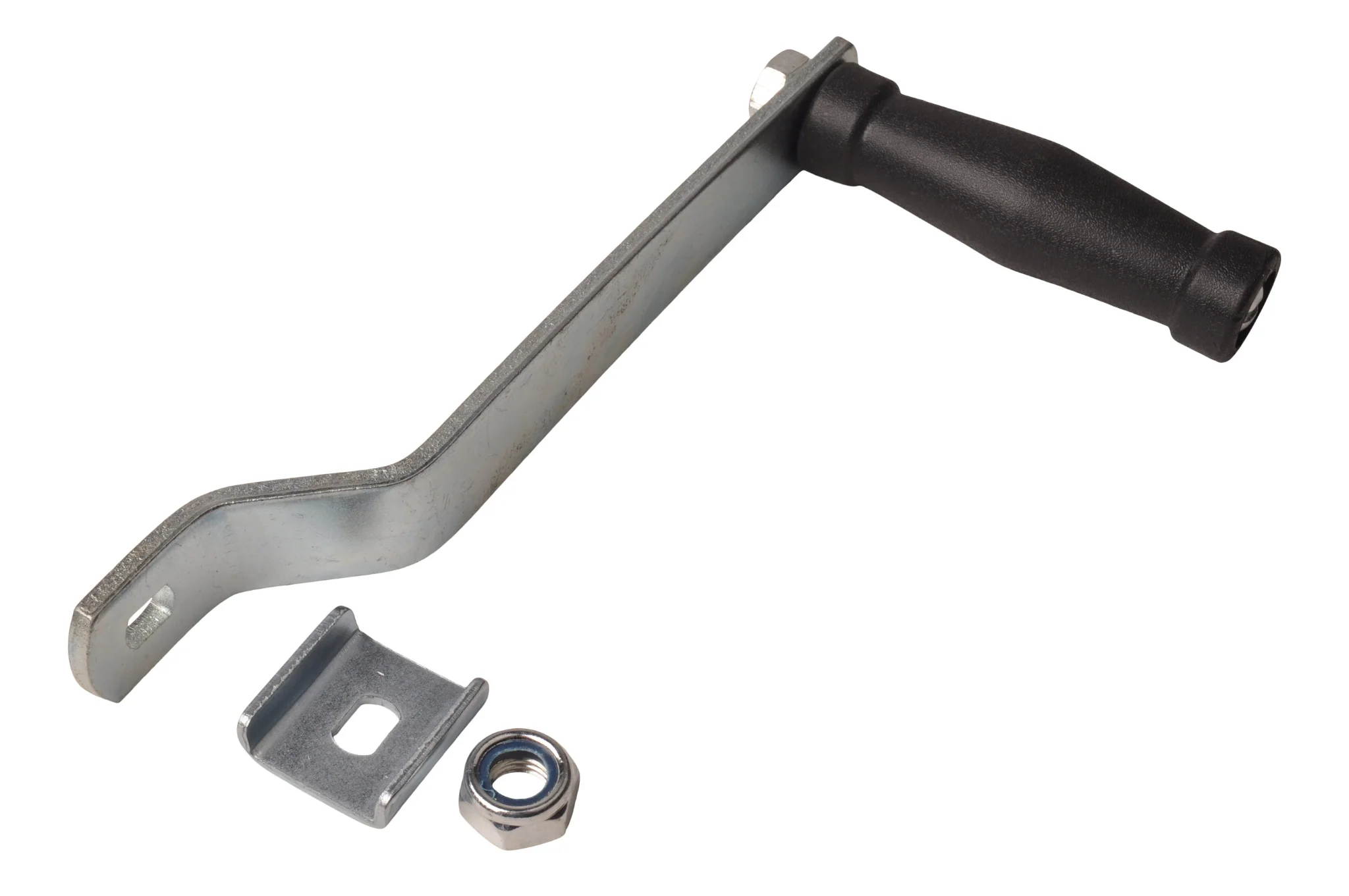

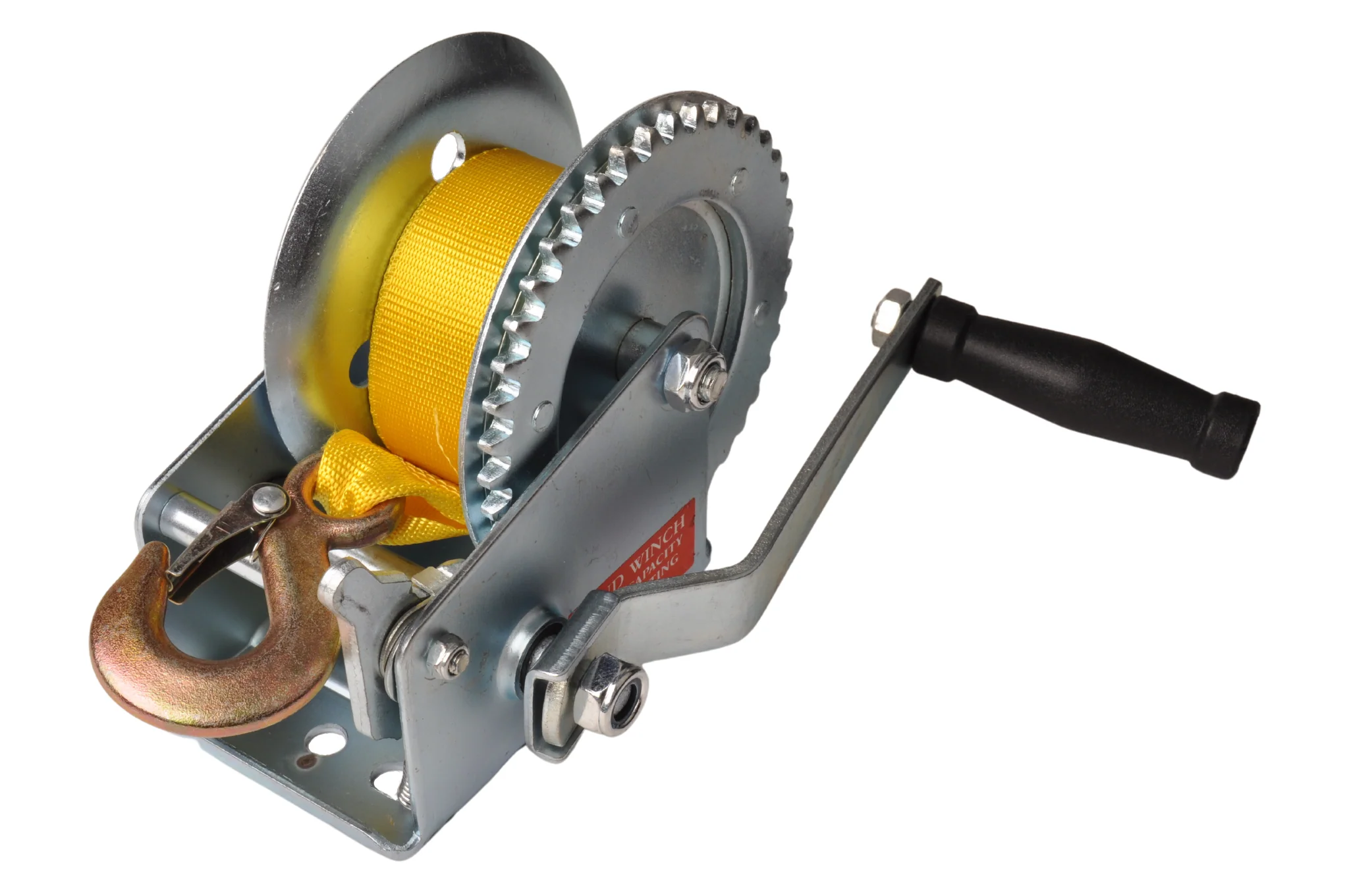

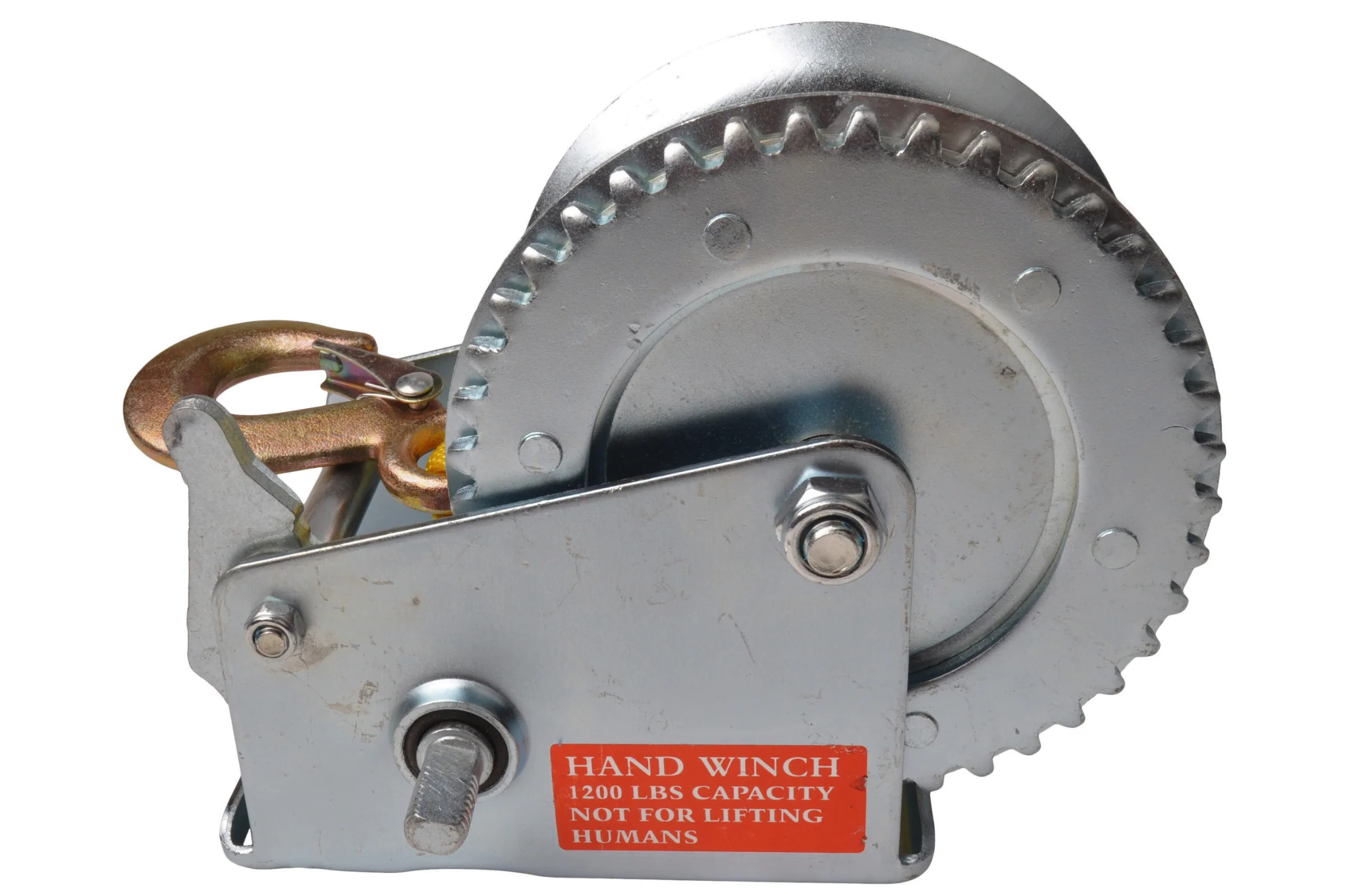

Seilwinde ungebremst 550 kg 6 Meter Reifen + Haken

Ungebremste Handwinde mit einer maximalen Zugkraft von 550 kg. Diese ungebremste Handwinde wird standardmäßig mit einem 6-Meter-Band und Haken geliefert.

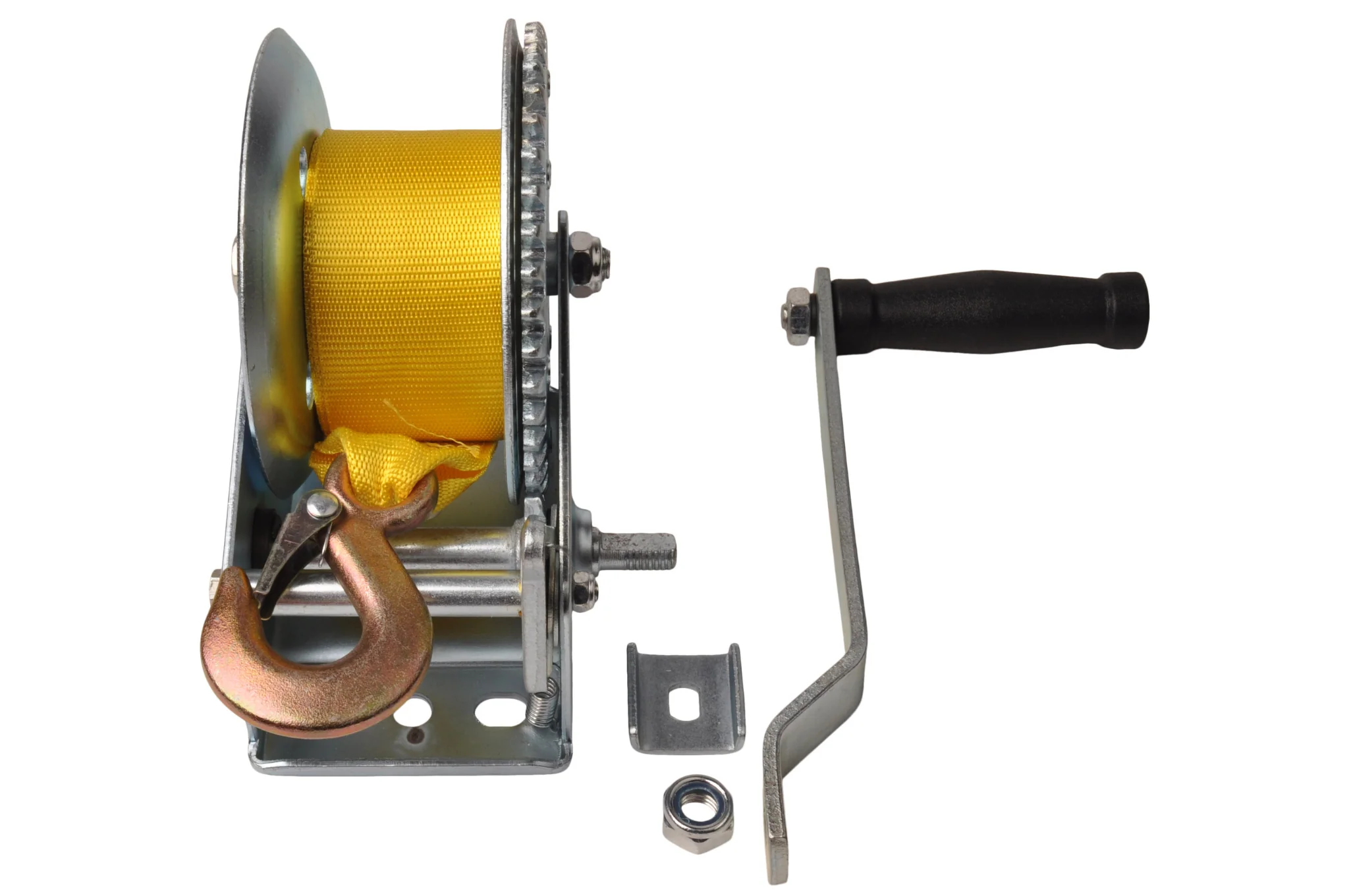

Inklusive:

• 6 Meter Gurt mit Haken

• Haken

• Sicherheitsverschluss (zum Verschließen der Trommel)

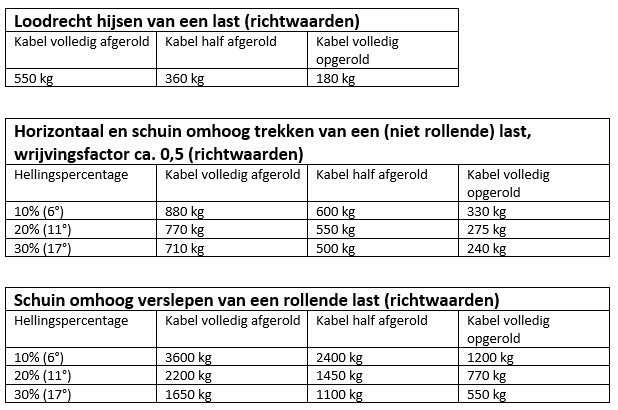

Technische Daten

Senkrechtes Heben einer Last (Richtwerte)

Kabel vollständig abgewickelt	Kabel halb abgewickelt	Kabel vollständig aufgewickelt
550 kg	360 kg	180 kg

Horizontales und schräges Ziehen einer (nicht rollenden) Last, Reibungsfaktor ca. 0,5 (Richtwerte)

Steigungsprozentsatz	Kabel vollständig abgewickelt	Kabel halb abgewickelt	Kabel vollständig aufgewickelt
10 % (6°)	880 kg	600 kg	330 kg
20 % (11°)	770 kg	550 kg	275 kg
30 % (17°)	710 kg	500 kg	240 kg

Schräges Ziehen einer rollenden Last (Richtwerte)

Steigungsprozentsatz	Kabel vollständig abgewickelt	Kabel halb abgewickelt	Kabel vollständig aufgewickelt
10 % (6°)	3600 kg	2400 kg	1200 kg
20 % (11°)	2200 kg	1450 kg	770 kg
30 % (17°)	1650 kg	1100 kg	550 kg

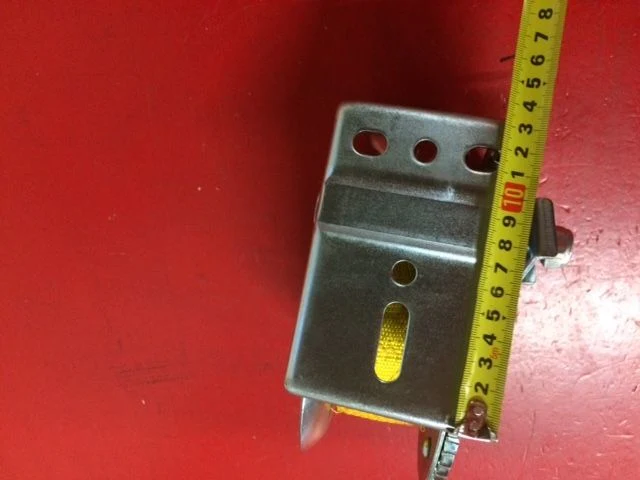

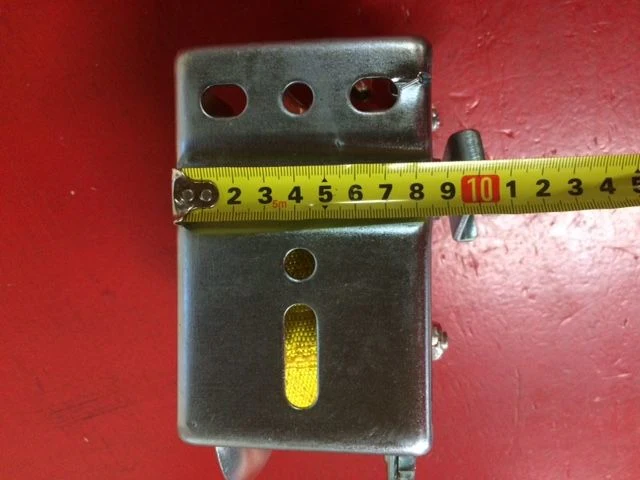

Technische Zeichnung Montageplatte
